北京朝阳电缆厂分享交联聚乙烯电力电缆结构

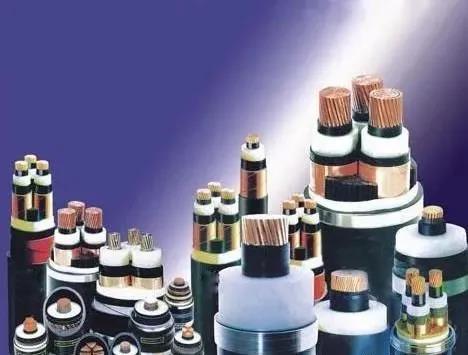

交联聚乙烯电缆一般由导体、绝缘层和护套组成。

1导线

导体是指能够传导电流的物体，也称为导体芯。作为电线电缆导体的材料首先要有良好的导电性，即电阻要小，以减少线路上的电流损耗。损耗与电流和电阻直接相关，表现在导体的发热上。

电缆是用导体来导电的，所以电线电缆的规格是用导体的横截面来表示的。

电力电缆的导体可以做成整体或由多根单线绞合而成，形状可以是圆形或扇形。扭芯有两种：不压芯和压芯。交联电缆的导体芯线一般采用绞合结构，1kV交联电缆一般采用扇形、半圆形和圆形结构。6kV以上交联电缆采用圆芯紧凑型。

（1） 圆形导体芯

对于圆形导线芯，绞合布置一般采用“正常绞合”的形式

1） 一般来说，中间有一条单线，**层有六条单线，每层比内层多六条。单线采用相同直径。

2） 每层单线的绞合方向应与前一层相反，外层应为左手绞合。这种结构能保证电缆芯线的稳定性和灵活性。

（2） 扇形和半圆导体芯

因此，在设计多导体排列时，考虑弯曲稳定性是非常重要的。为了使非紧凑型扇区核心具有足够的灵活性和稳定性，在设计非紧凑型扇区核心时**遵循以下规则：

1） 常规扇形铁芯的中心导体**位于扇形铁芯的中心线上。否则，当芯线弯曲时，北京朝阳电缆厂中心线上的上导体将被拉伸，而下导体将被压缩和挤压，从而造成扇形损坏和绝缘损坏。

2） 扇形铁芯中心线上的导线直径一般较大。扇形铁芯两侧的导线应能在不改变扇形铁芯形状的情况下沿中心线滑动。这个规则叫做移动滑动规则。否则，当扇形芯拧成电缆时，可能会损坏扇形芯和边缘

2绝缘

绝缘是指绝缘材料根据其耐压等级的要求，用不同厚度的导线包裹，起到将带电体与其他部件隔离的作用。绝缘层材料**具有良好的电气绝缘性能，主要表现为电压的大小。一般来说，同一质量的绝缘层越厚，耐压越高。

绝缘还应具有一定的机械物理性能和制造工艺性能。例如，在低压电缆的制造中，虽然在电气性能方面可以使用很薄的绝缘层，但在机械性能和加工工艺方面，还是稍微厚一点为好。原因是绝缘层太薄，难以加工，容易损坏。电缆通电后，导体就会发热。因此，理想的保温材料应具有良好的保温性能和导热性能。

在电和热的作用下，内部绝缘会发生变化，绝缘性能会随着时间的推移而降低。交联聚乙烯具有优良的电绝缘性能。交联后，其耐热性和力学性能很大提高。是目前较为理想的绝缘材料。

涂有绝缘层的导体称为绝缘芯。每根导线上的绝缘层称为芯线绝缘或简称芯线绝缘。

三。保护层

护套是电缆外层的保护部分。护套有许多不同的类型和结构，根据电缆的用途、环境和绝缘情况，它们的功能不尽相同。交联电缆有两种保护层：裸护套和铠装型。在不承受机械外力的情况下，选用裸护套，即在绝缘芯外直接挤出一层塑料。用于直埋或承受一定的机械外力时，需要用金属带铠装覆盖；110kV高压交联电缆或其他电缆埋在水下时，需要防水保护层，一层铅套和一层铅套铝套或铝塑综合防水层。

由于不能承受机械损伤，需要用钢丝和钢带包裹。钢丝和钢带容易腐蚀，铅套和铝套在恶劣环境中也容易腐蚀。因此，沥青、黄麻、塑料等各种防腐材料都需要覆盖。这些统称为外护套。其中，钢丝和钢带称为装甲层，沥青、黄麻和塑料称为保护层。此外，在导线、绝缘层、缆芯或电线电缆外层，为防止外界电磁波的干扰或起到均匀电场的作用，还覆盖有金属带、北京朝阳电缆厂电线或半导体塑料等材料。这些被称为屏蔽层。

4高压电缆防水层

油纸电缆采用铅压机和铝压机挤压而成。中低压交联聚乙烯电缆一般用于有化学腐蚀的环境或水下敷设。然而，对于高压电缆，通常需要金属护套。随着焊接技术的发展，越来越多的人认识到折皱焊接铝护套电缆的可靠性。电缆企业采用先进的氩弧焊技术，并配备超声波等在线检测装置，保证焊接的密封性，厂家增加了中间检测装置，朝阳电缆对整个电缆焊接后的水密性进行检测，并进行****检测。
